以前那个年代
没有电脑，没有CAD
可是施工制图还是要做的
所以尺子和铅笔
就成了设计师的真正工具

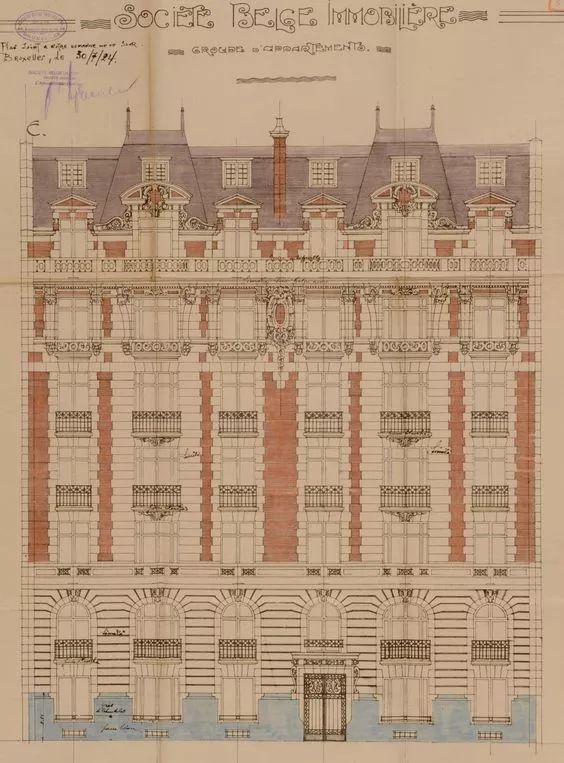

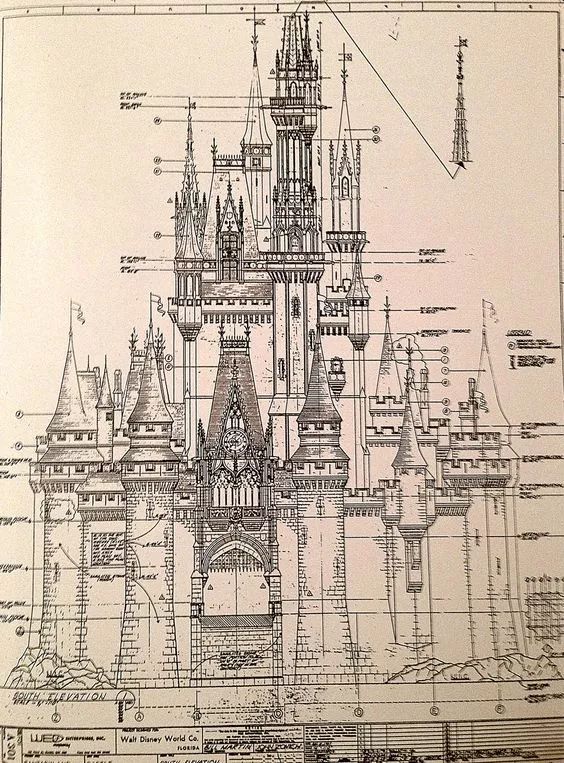

就像是下面这样绘制施工图这样
全靠设计师的手来画
或者是这样

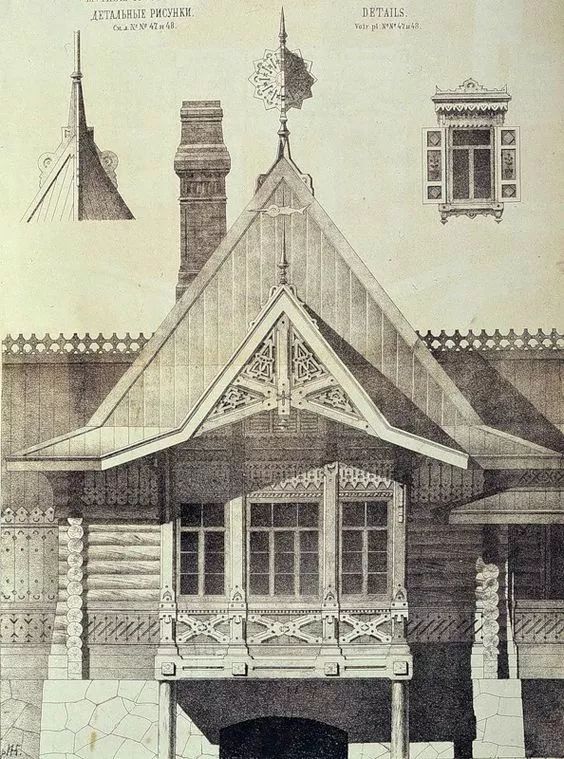

以前的制图就是下面这样

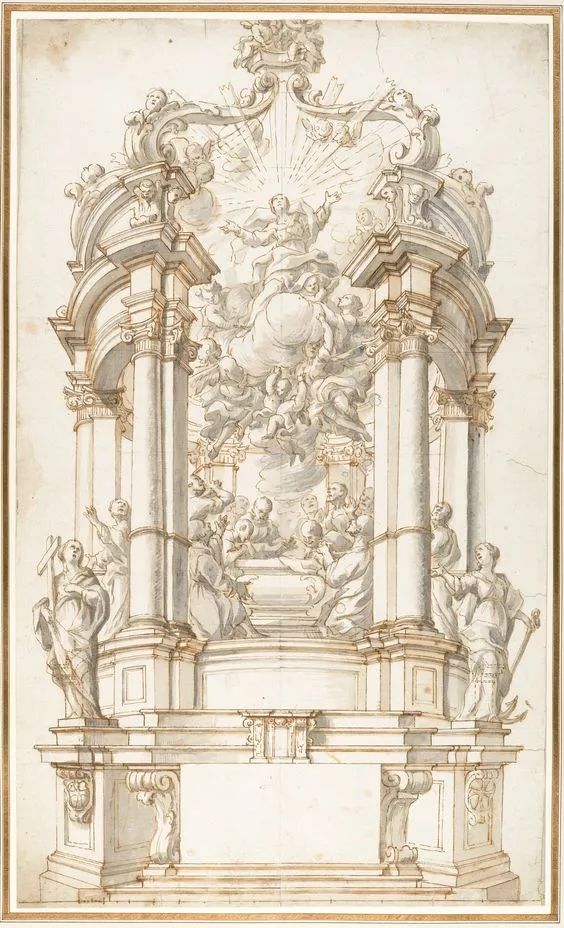

有的人说设计师画的不是图纸而是艺术品
..................................................

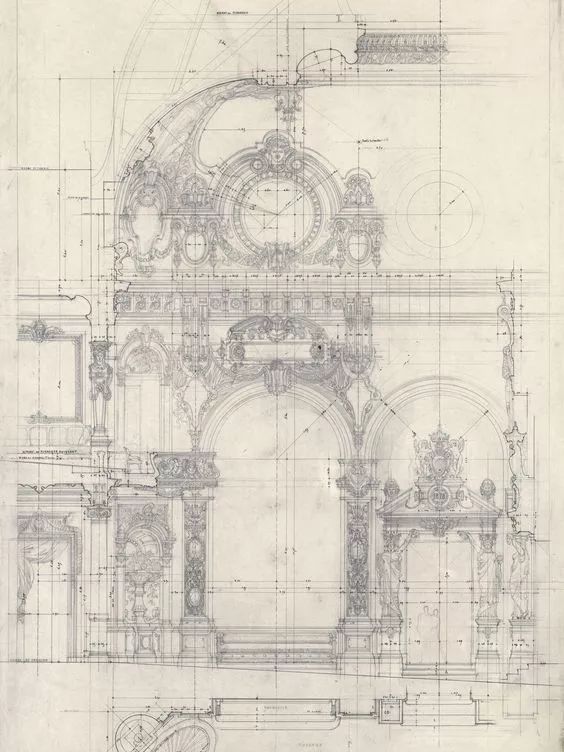

教堂门口的施工图
简直就是艺术品

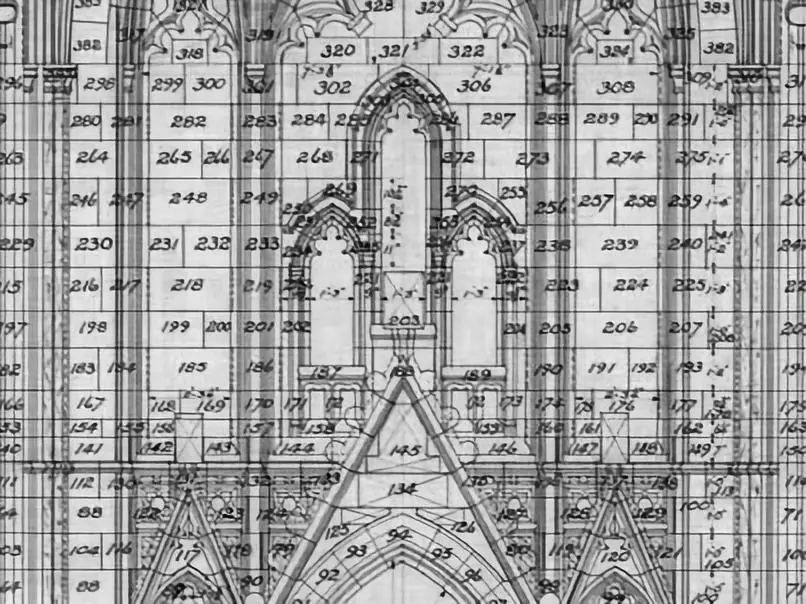

我们放大看一下
..................................................
从标注到图纸
虽然东西很多
但是丝毫没有影响双方的关系
看起来非常工整
对，你没有看错
这些全部都是用手画的

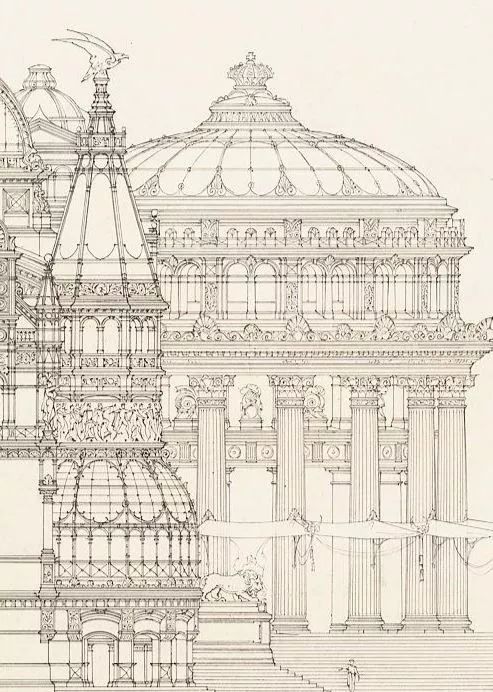

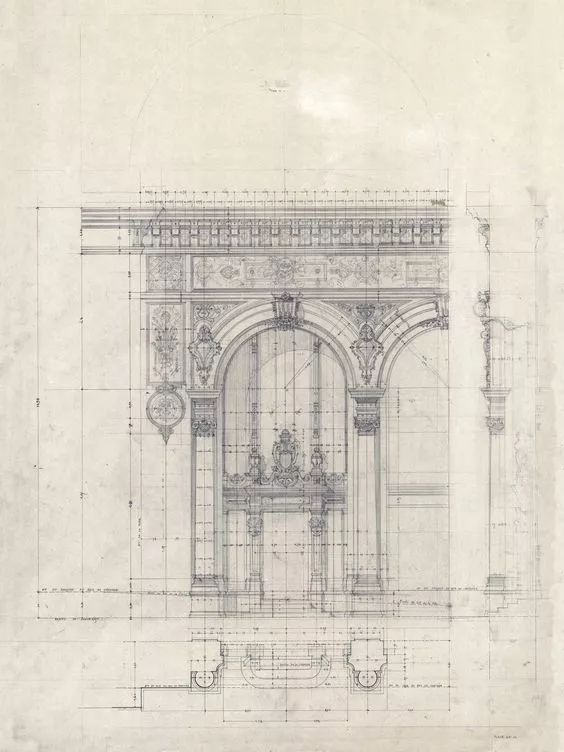

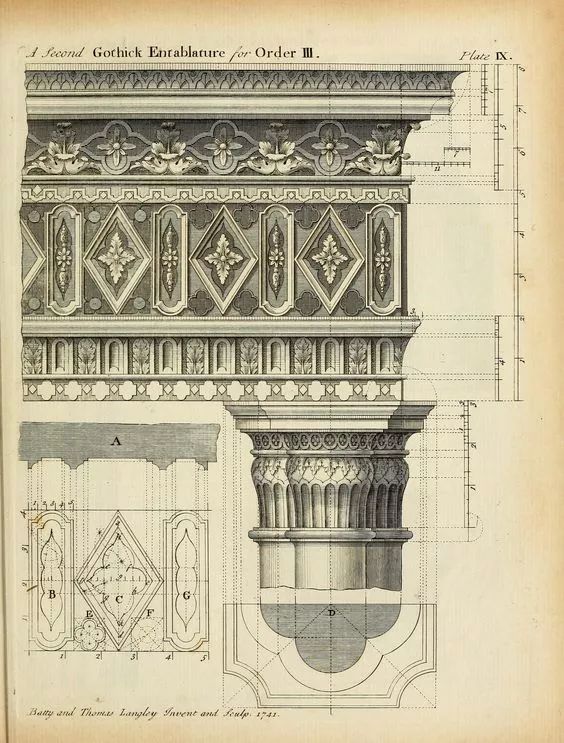

罗马柱的细节
谁能给我找一个这样的cad模块
..................................................

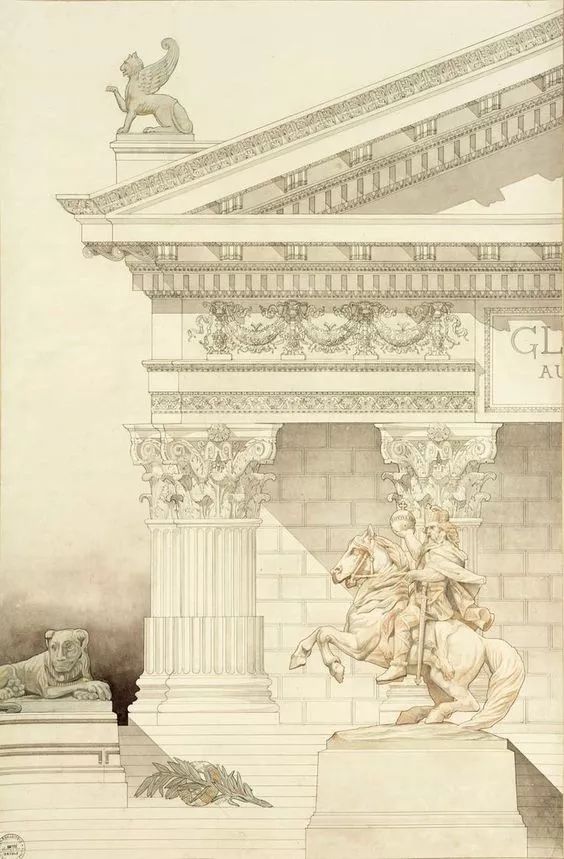

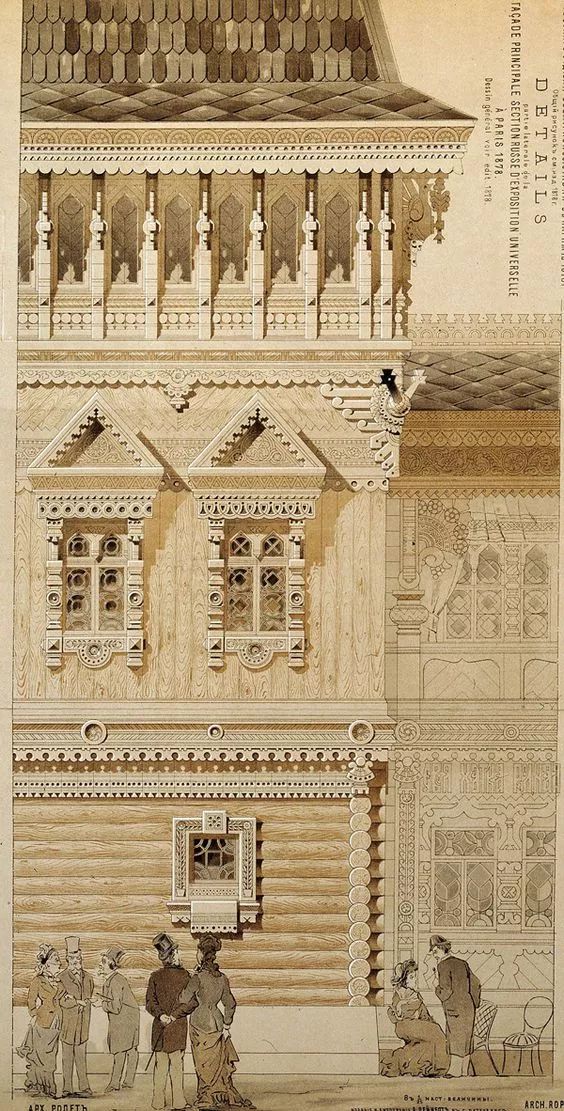

效果图也是用手画的
下面这张图的左上角可能做过修改
我也很佩服以前设计师的改图能力
..................................................
..................................................

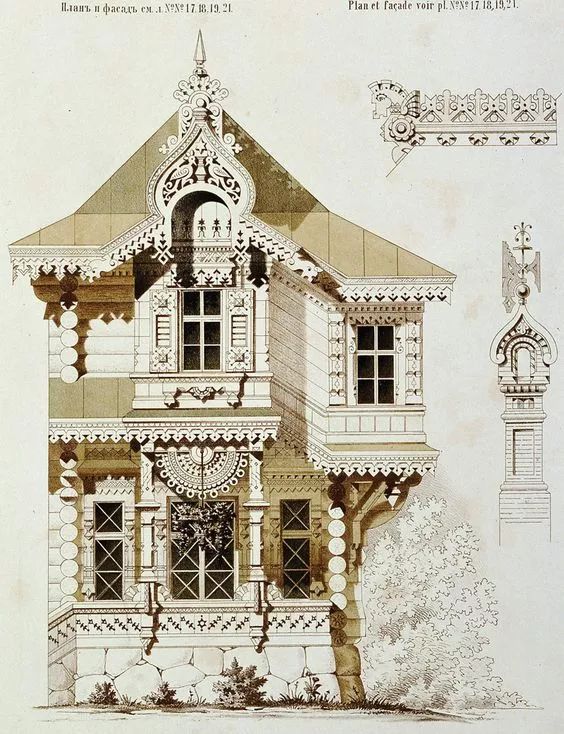

设计也是很讲究远近关系的

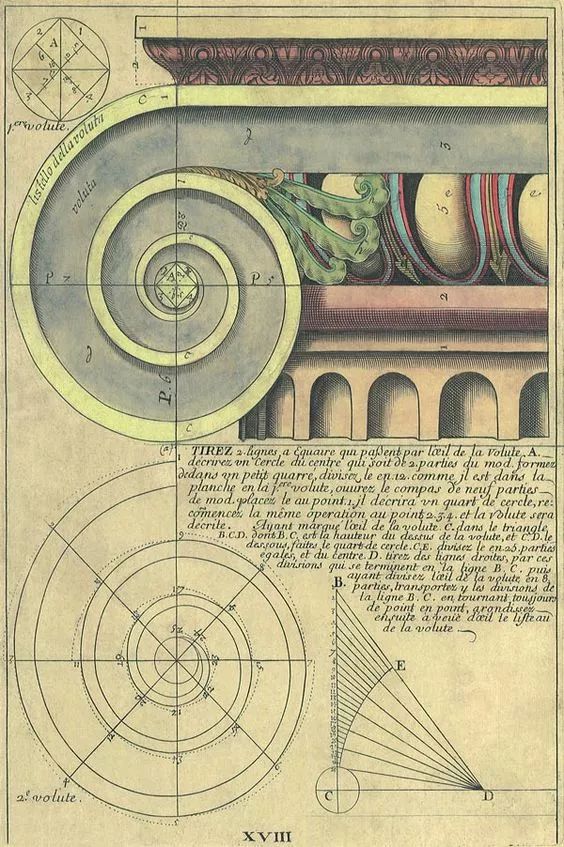

下面这张图用笔尖的粗细
来分别建筑的远近关系
真的很厉害

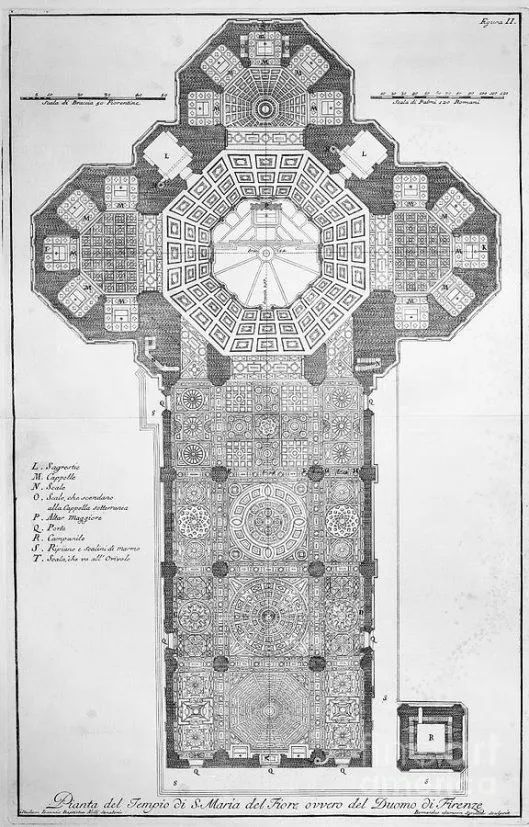

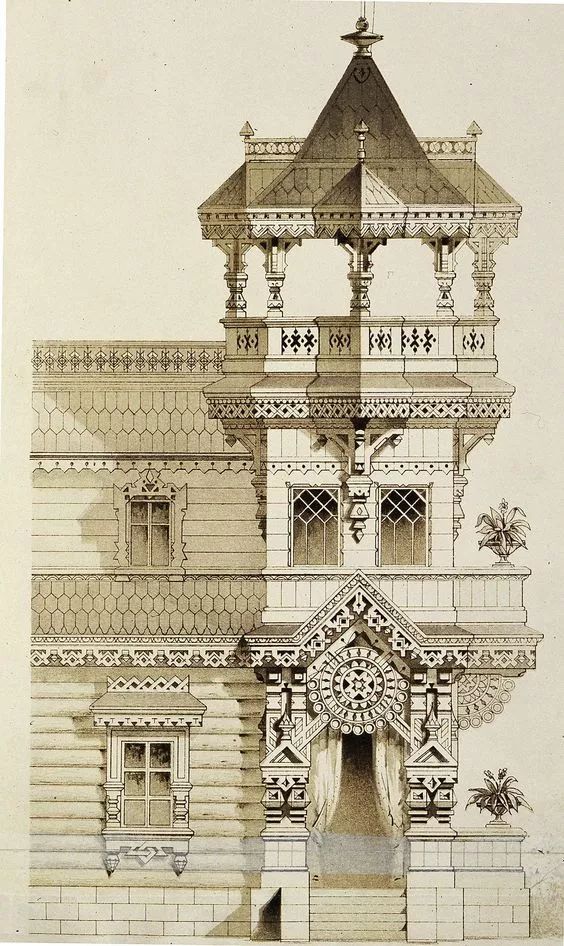

图纸下方是平面图
右边是剖面图
这简直就是艺术品
这是需要多大的耐心才能绘制完成
看完之后
小编先去膜拜了……
来源：建筑设计之家
